UML図とは、ソフトウェア設計を「図」で表現するための標準的な記法です。UML図は体系的に整理されていて、大きく２つに分かれます。
構造図（静的）
システムの「形・構成」を表す
- クラス図
- オブジェクト図
- パッケージ図
- コンポーネント図
- 配置図（デプロイメント図）
- 複合構造図
振る舞い図（動的）
システムの「動き」を表す
- ユースケース図
- アクティビティ図
- 状態遷移図
- シーケンス図
- コミュニケーション図
- タイミング図
- インタラクション概要図
今回はこの中から、基本情報試験によく出る５つの図を紹介します。

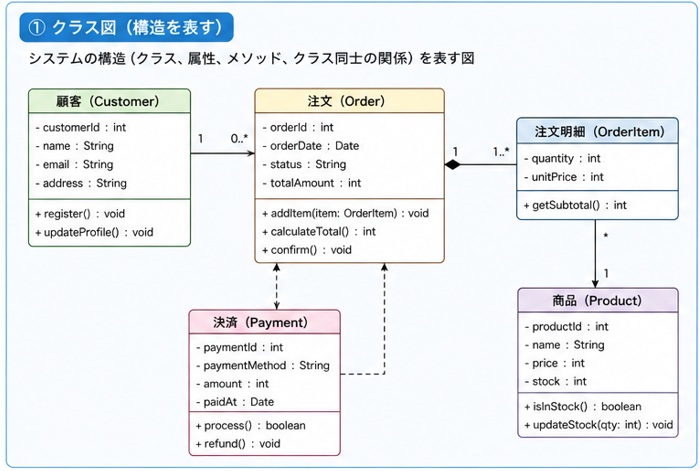

クラス図（Class Diagram）
・構造図（静的）
・クラス（設計単位）を表す
・属性（変数）とメソッド（処理）を書く
・クラス同士の関係（継承・関連など）を表現

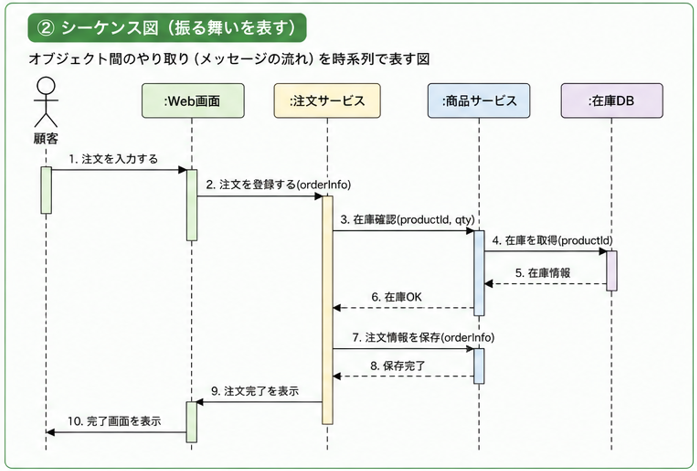

シーケンス図
・振る舞い図（動的）
・処理の順番を時系列で表す
・オブジェクト間の相互作用を時系列で表す
・「誰が → 誰に → 何をするか」が分かる

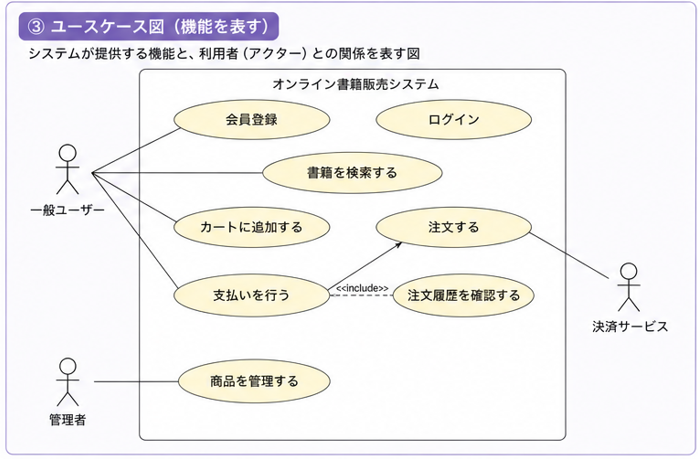

ユースケース図
・振る舞い図（動的）
・システムで「何ができるか」を表す
・ユーザー（アクター）と機能の関係を描く

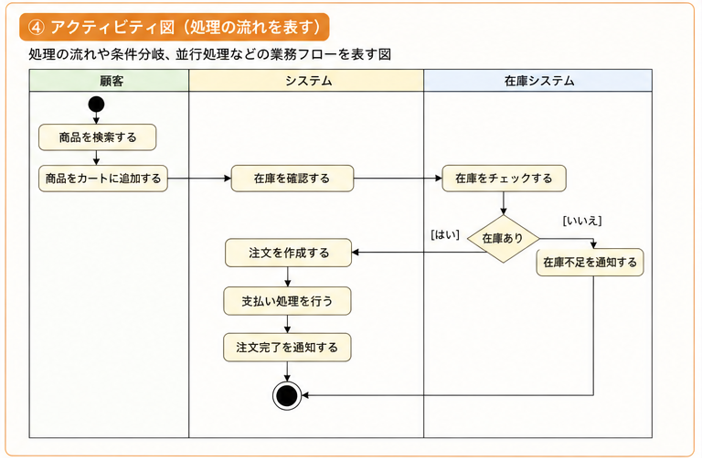

アクティビティ図
・振る舞い図（動的）
・処理の分岐や並行処理、処理の同期などを表現できる
・ある振る舞いから次の振る舞いへの制御の流れを表現する

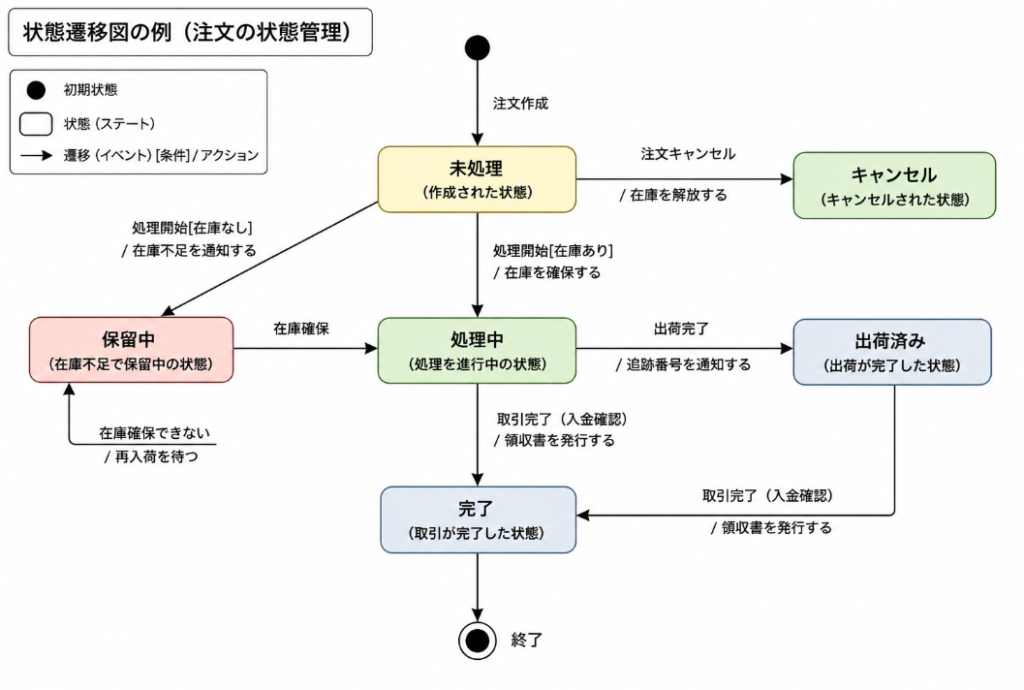

状態遷移図
・振る舞い図（動的）
・ある状態が、イベントによって別の状態にどう変わるか
